Installieren und Konfigurieren Ihres ConnectHub oder ConnectHub GEO

Vielen Dank, dass Sie unseren ConnectHub oder ConnectHub GEO verwenden. Diese Anleitung hilft Ihnen bei der Installation und Einrichtung Ihres ConnectHub oder ConnectHub GEO.

Bevor Sie mit der Installation beginnen:

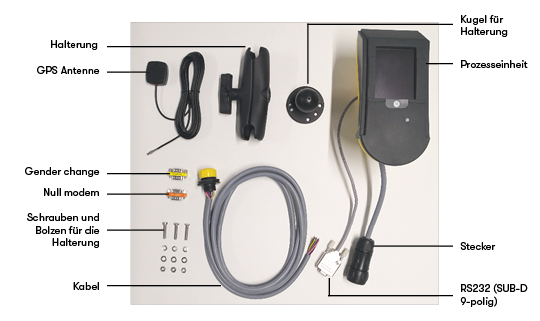

• Kontrollieren Sie das Material auf Vollständigkeit. Eine Liste finden Sie auf der nächsten Seite.
• Erstellen Sie, falls nicht schon geschehen, Ihr bMoves-Konto.
• Installieren Sie die Apps bMoves und bConfig. Sie benötigen hierzu Ihre Zugangsdaten.

Bei Problemen, lesen Sie bitte unsere Online-Hilfe unter www.bmoves.com/support.

Die Installation eines ConnectHub oder ConnectHub GEO in Ihrem Fahrzeug erfordert einige technische Kenntnisse. Wenn Sie nicht über diese technischen Kenntnisse verfügen, sollten Sie einen Fachmann in Ihrer Nähe oder uns kontaktieren.

Für ConnectHub und ConnectHub GEO

• Eingangsspannung : 12/24 Vdc (max 5A @12V)
• Grösse : 195 x 90 x 80 mm
• Gewicht : 0.6 kg
• Betriebstemperatur : -20... +55 °C
• Lagertemperatur : -40... +80 °C
• Zertifizierung : E1 10R-058198
• Display : 3,5-Zoll-Farbbildschirm: 320×240px, Resistiver Touch, LED-Hintergrundbeleuchtung

Für ConnectHub GEO

• System : GPS, GLONASS, Galileo

Technische Änderungen ohne Vorankündigung vorbehalten.

Prüfen Sie, ob die gesamte Hardware vorhanden ist

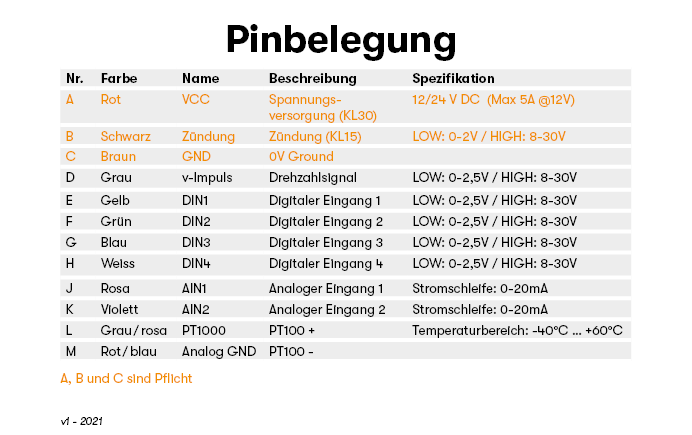

Legen Sie fest, welche Ein-/Ausgänge Sie anschliessen wollen
- VCC, GND und Zündung sind zwingend erforderlich

Identifizieren Sie die Quelle dieser Eingänge/Ausgänge an Ihrem Fahrzeug

Wählen Sie den Standort des ConnectHub in der Kabine
- Darf den Fahrer bei seinen Bewegungen nicht stören
- Darf das Sichtfeld nicht behindern
- Muss an einem wasserdichten Ort installiert werden

Schaltplan herunterlader

Stellen Sie die Verbindung zu Dauer- und Zündungsplus, sowie der Masse her. Beachten Sie hierbei die Vorgaben des Fahrzeugherstellers.

Verbinden Sie die optionalen Eingänge, gemäss Schaltschema auf den Folgeseiten.

Montieren Sie die GPS-Antenne an der Aussenseite des Fahrzeugs so, dass
sich kein Metall über der Antenne befindet.
die Antenne horizontal ausgerichtet ist.
die Beschriftung "GPS", lesbar, oben ist.

Schliessen Sie die GPS-Antenne an den ConnectHub an:
- Entfernen Sie die 2 oberen Schrauben, welche die Abdeckung auf der Rückseite des ConnectHub halten.
- Entfernen Sie die 2 Schrauben, welche die schwarze Haltekugel auf der Rückseite des ConnectHub halten.
- Entfernen Sie die Abdeckung des ConnectHub
- Stecken Sie das Kabel der GPS-Antenne in die Buchse und achten Sie darauf, das Kabel bis zum Anschlag einzuschieben.
- Schliessen Sie die Abdeckung
- Schrauben Sie die 2 oberen Schrauben und die 2 Schrauben der Haltekugel wieder fest.

Schliessen Sie den RS232 Stecker (SUB-D 9-polig) an Ihr Gerät an.
- "Nullmodem" (orange) dient zur Invertierung des Ein-/Ausgang Signale.
- "Genderchange" (gelb)  ist erforderlich, falls die Schnittstellen des zu erfassenden Gerätes als Buchsen ausgeführt sind.
- Bitte beachten Sie die Anweisungen Ihres Geräteherstellers, um den Ausgang zu aktivieren.

Schliessen Sie den 12-poligen Stecker des Connect-Hub an das im Fahrzeug installierte Kabel an.

Schalten Sie den ConnectHub über das Zündsignal (Fahrzeugzündung) ein.

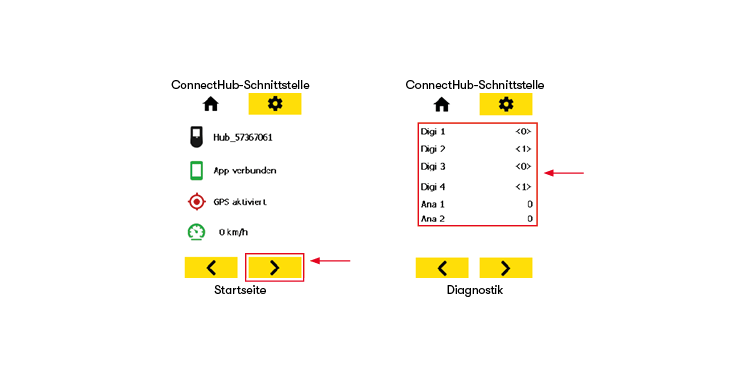

Navigieren Sie auf der Oberfläche Ihres ConnectHub mit den Pfeilen unten auf dem Bildschirm < > zum Diagnosemenü, in dem die Signalwerte aufgelistet sind.

Prüfen Sie, ob die von Ihnen gewünschten und verdrahteten Signale korrekt empfangen werden. Falls nicht, wiederholen Sie die vorherigen Schritte.

Schalten Sie den ConnectHub über das Zündsignal (Fahrzeugzündung) aus.

Befestigen Sie die Haltekugel Ihres ConnectHub an der Halterung

Befestigen Sie die Halterung mittels den gelieferten Schrauben und Bolzen an die gewünschte Stelle.

Befestigen Sie den ConnectHub in der Halterung.

Ziehen Sie die Halterung ausreichend fest, um Stabilität zu gewährleisten.

Prüfen Sie die Stabilität der Installation, um ein Herunterfallen zu vermeiden.

Sobald Ihr ConnectHub oder ConnectHub GEO installiert ist, können Sie mit der Konfiguration fortfahren.

Stellen Sie zunächst sicher, dass Ihre Geräte und Messwerte von Ihrem Administrator auf bAdmin korrekt eingerichtet wurden. Sie können jederzeit Messwerte, Geräte oder Fahrzeuge auf bAdmin hinzufügen.

Um zu lernen, wie Sie bAdmin einrichten und wie Sie Ihre Messwerte und Geräte hinzufügen können, folgen Sie unserer bAdmin-Schulung, die online verfügbar ist.

Sobald Sie bereit sind, öffnen Sie die bConfig App auf Ihrem Smartphone und melden Sie sich mit Ihren Zugangsdaten an. Sobald Sie eingeloggt sind:

• Aktivieren Sie das Bluetooth und den Standort in den Einstellungen Ihres Smartphones.
• Schalten Sie den ConnectHub über das Zündsignal (Fahrzeugzündung) ein.
• Wählen Sie die gelbe Taste "SCAN", um nach ConnectHubs in Ihrer Umgebung zu suchen und klicken Sie auf den Namen des ConnectHubs, mit dem Sie sich verbinden möchten (der Name des ConnectHubs erscheint auf dem ConnectHub Bildschirm).
• Sobald die Verbindung hergestellt ist, gelangen Sie zur Übersichtsseite Ihres ConnectHub
• Der erste Teil gibt Ihnen Informationen über die Software. Der gelbe Knopf ermöglicht Ihnen die Konfiguration im ConnectHub zu speichern.
• Zum Konfigurieren eines analogen, digitalen oder RS232-Eingang, drücken Sie das entsprechende Element.

Wir empfehlen Ihnen stets mittels vorgesehener Taste zu überprüfen, ob ein Update für Ihren ConnectHub verfügbar ist. Sollte ein Update verfügbar sein, erfahren Sie mit unseren Anweisungen, welche wie all unsere Schulung online in unserem Learning Center verfügbar sind, wie Sie dieses Update vornehmen können.

• Nach der Auswahl eines Eingangs gelangen Sie zur Auswahl der Messwerte für diesen Eingang.
• Klicken Sie auf Hinzufügen, um diesem Eingang weitere Messwerte zuzuordnen. Wählen Sie dann in der Liste den Messwerte, den Sie zuvor verdrahtet haben. Sie können einem Eingang mehr als einen Messwert zuweisen, falls die verkabelten Geräte einfach auszutauschen sind.

Das Einrichten eines RS232-Eingangs ist einfach. Sie müssen nur den Punkt RS232 im Hauptmenü Ihres ConnectHub aufrufen. Dann können Sie das richtige Protokoll entsprechend der Ausrüstung, die Sie an Ihre RS232 angeschlossen haben, auswählen.

Bitte beachten Sie, dass je nach Hersteller Ihrer Geräte der RS232-Ausgang in deren Konfiguration aktiviert werden muss. Bitte beachten Sie dazu die Dokumentation Ihres Lieferanten.
